Что такое герметичный трансформатор? Принцип его работы и преимущества.
В сетях распределения электроэнергии поддержание чистоты и охлаждающей способности изоляционного масла внутри трансформатора является наиболее важным фактором, обеспечивающим длительный срок службы. В традиционных распределительных трансформаторах используется внешний расширительный бак, который позволяет изоляционному маслу «дышать» и расширяться при повышении температуры. Однако этот процесс подвергает масло воздействию атмосферного кислорода и влаги, что приводит к окислению и старению.
Для преодоления этого недостатка в современной технике были разработаны герметичные трансформаторы, также известные как трансформаторы закрытого типа. В этом руководстве мы рассмотрим техническую конструкцию, принципы работы и явные промышленные преимущества герметичных трансформаторов.
Что означает термин «герметично запечатанный»?

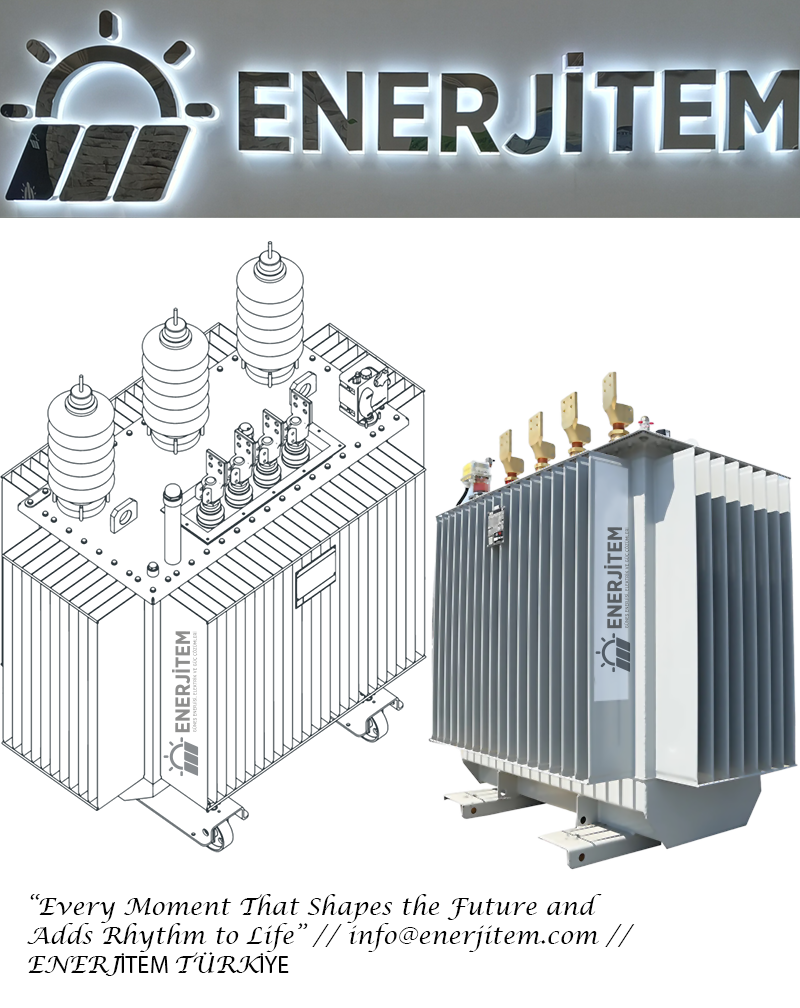

Герметично закрытый трансформатор — это полностью закрытый распределительный трансформатор, в котором внутренний сердечник, обмотки и изоляционный материал на 100% изолированы от внешней среды.
В отличие от обычных трансформаторов, герметичный трансформатор не имеет расширительного бака, вентиляционного отверстия и силикагелевых фильтров для поглощения влаги. Внутренний бак полностью заполнен высококачественным электроизоляционным маслом, а затем герметизирован сваркой или с помощью специальных воздухонепроницаемых прокладок в строго контролируемых заводских условиях.
Принцип работы технической системы: как она справляется с расширением?
Когда трансформатор работает под высокой нагрузкой или при высоких температурах окружающей среды, внутреннее масло естественным образом нагревается и расширяется. И наоборот, при уменьшении нагрузки масло охлаждается и сжимается. В герметичном трансформаторе, не имеющем традиционного расширительного бака, это тепловое объемное расширение компенсируется одним из двух основных инженерных методов:
-
Гибкое расширение стенок ребер или герметично закрытый ребристый тип.
Стенки бака трансформатора выполнены из гофрированных стальных ребер, которые также выполняют функцию охлаждающих ребер и обладают гибкими свойствами. При расширении масла под воздействием тепла гофрированные стенки гибко изгибаются наружу, чтобы компенсировать возросший объем. По мере охлаждения масла гибкие стенки возвращаются в исходное положение. Конструкция этих ребер точно рассчитана на выдерживание непрерывных циклов давления без напряжения или повреждения материала.
-
Газоизолированная изоляция или трансформатор с газоизолированной изоляцией
В более крупных герметичных конструкциях резервуар не заполняется маслом полностью. Вместо этого в пространство над уровнем масла впрыскивается определённый объём сухого инертного газа, часто азота. По мере расширения масла оно сжимает азотную газовую прослойку. Газ поглощает изменения давления, поддерживая механическую нагрузку на стальной резервуар в безопасных пределах.
Основные технические преимущества герметичных трансформаторов
-
Нулевые затраты на техническое обслуживание
Благодаря полной герметичности системы, ни влага, ни кислород не могут попасть в бак. Это исключает необходимость регулярного осмотра, осушения или замены силикагелевого компенсатора. Это также предотвращает необходимость периодической очистки или дегазации масла, что значительно сокращает объем работ по техническому обслуживанию и затраты на протяжении всего срока службы трансформатора.
-
Значительно более длительный срок службы
В обычных трансформаторах контакт масла с кислородом приводит к окислению изоляционного масла, образованию отложений и повышению кислотности, что разрушает бумажную изоляцию вокруг медных обмоток. Полностью исключая контакт с внешней атмосферой, масло в герметичном трансформаторе сохраняет свою диэлектрическую прочность и химические свойства на протяжении десятилетий, значительно продлевая срок службы трансформатора.
-
Высокая устойчивость к воздействию окружающей среды
Герметичные трансформаторы — идеальный выбор для работы в суровых, влажных или загрязненных условиях. Благодаря изоляции внутренних компонентов от внешнего мира, они полностью защищены от:
Высокая влажность и соленые брызги в прибрежных районах предотвращают внутреннюю коррозию и загрязнение масла водой.
Сильная пыль, песчаные бури и пары промышленных химикатов.
Значительные колебания температуры окружающей среды.
-
Компактный размер и небольшая высота
Поскольку в герметичных трансформаторах отсутствует большой расширительный бак, установленный сверху, их общая высота значительно меньше, а габариты гораздо компактнее. Это делает их исключительно простыми в установке на компактных распределительных подстанциях, в помещениях на первом этаже, на башнях ветряных турбин и в промышленных помещениях с ограниченными размерами.
Техническое сравнение герметичного трансформатора и обычного трансформатора с расширительным баком.
Особенность: Контакт с внешней средой
Герметично закрытый выключатель: контакт отсутствует, система полностью замкнута.
Традиционный отводной клапан с расширительным баком: непрерывное дыхание обеспечивается с помощью аппарата искусственной вентиляции легких.
Характеристика: окисление и старение масла.
Герметичный преобразователь: он полностью герметичен.
Традиционный трансформатор с расширительным баком: это происходит со временем из-за контакта масла с кислородом.
Особенность: Впитывание влаги
Герметично закрытый трансформатор: нулевой риск
Традиционный каталитический нейтрализатор с расширительным баком: требует регулярного контроля уровня силикагеля.
Характеристика: Требования к техническому обслуживанию
Герметично закрытый трансформатор не требует технического обслуживания в нормальных условиях эксплуатации.
Традиционный трансформатор с расширительным баком: требует периодической проверки масла и фильтрации.
Характеристика: Физические размеры
Герметичный преобразователь: компактный и небольшой по высоте.
Традиционный трансформатор с расширительным баком: выше из-за наличия верхнего расширительного бака.
Функция: Базовое приложение
Герметично закрытый трансформатор: компактные распределительные подстанции и суровые условия эксплуатации.
Обычный трансформатор с расширительным баком: крупные подстанции и высоковольтные сети большой мощности.
Типичные промышленные применения
Благодаря высокой надежности и низким требованиям к техническому обслуживанию, герметичные трансформаторы широко используются в следующих отраслях:
Электростанции, использующие возобновляемые источники энергии: внутри ветряных турбин и солнечных электростанций, где удаленное расположение затрудняет и удорожает регулярное техническое обслуживание.
Компактные распределительные станции: очень хорошо подходят для городских распределительных сетей благодаря ограниченным требованиям к занимаемой площади.
Крупные промышленные предприятия: цементные заводы, химические заводы и металлургические комбинаты, где пыль и коррозионные пары могут повредить обычные трансформаторы открытого типа.
Нефтегазовая и горнодобывающая промышленность: Очень прочные конструкции, подходящие для взрывоопасных или подземных сред, где необходимо строго предотвращать утечки масла или искрение.
Краткое содержание
Герметичные трансформаторы представляют собой значительный шаг вперед в распределении электроэнергии низкого и среднего напряжения. Создавая постоянно герметичную среду для сердечника и изоляционного масла, устраняются основные причины деградации трансформатора — влажность, окисление и загрязнение. Для промышленных предприятий, стремящихся минимизировать время простоя и снизить затраты на техническое обслуживание, инвестиции в высокоэффективные герметичные трансформаторы являются разумной инженерной стратегией для обеспечения долгосрочной стабильности сети.
Если вам нужна помощь в выборе между герметичным трансформатором с оребрением и герметичным трансформатором с газовой подушкой, или если вам необходимы индивидуальные технические характеристики напряжения для вашего будущего проекта, свяжитесь сегодня с нашей командой инженеров-технологов для получения технической консультации и оперативного расчета стоимости.
